金屬成型液壓機
設備型號:Y83-200
頂出行程:250mm
回程力:450KN
適應范圍:鋼廠、回收加工行業及有色、黑色金屬冶煉行業、可再生利用行業。
適用物料:各種金屬粉末、金屬制品等,如:銅粉、鐵粉、鋁粉等。
一、設備概述
金屬成型液壓機是金屬制品、金屬粉末成型的設備,由主機,控制系統和液壓控制系統三部分組成;其中主機又包括上梁,滑動,工作臺,立柱,主缸和頂缸等,四根立柱作為主架,上橫梁和工作臺由鎖緊螺母緊固于四立柱兩端,形成封閉的機身體;主油缸安裝與上橫梁的孔中,滑塊與主缸活塞桿法蘭連接,依靠四根立柱導向作上下運動,滑塊內裝有導向套,滑塊和工作臺表面有“T”形槽,用于緊固安裝模具。
二、設備特點
1、銘澤金屬成型液壓機設備外形結構多樣,分為四柱、兩柱及框架式;
2、設備噸位系列齊全,從100~1200噸都有;
3、控制功能齊全,分為手動、半自動、全自動,選用進口PLC外加觸摸屏;
4、設備壓制工藝豐富,獨有的可調泄壓功能、沉粉功能,雙向壓制與浮動壓制任意選擇,液壓、摩擦、機械浮動隨機配備;
5、脫模雙重選擇,自動送料與自動取坯相結合;
6、壓制精度穩定,行程開關控制、機械限位限程、進口光柵尺限位,壓制精度高可達0.05mm以內;
7、控制系統開放,壓制噸位、速度、行程、時間、壓力、脫模方式均可根據用戶需要進行調整;
8、可適應上三下四臺階產品的成型,并可配備相應的模具框架。
三、設備重要部件
1、金屬制品成型液壓機液壓動力部分由液壓油泵,電動機用彈性連軸器連接柱塞泵;
2、機械控制部分由配電箱和組合按鈕開關進行控制;
3、油管部分由高壓無縫鋼管連接。
四、技術參數
參數名稱 | 單位 | 型號 | |||||||||
Y83-200 | Y83-315 | ||||||||||
公稱力 | kN | 2000 | 3150 | ||||||||
最大壓制力 | kN | 2000 | 3150 | ||||||||
最大回程力 | kN | 450 | 630 | ||||||||
最大工作壓力 | Mpa | 31.5 | 31.5 | ||||||||
滑塊最大行程 | mm | 700 | 700 | ||||||||
最大頂出力 | kN | 1000 | 1000 | ||||||||
最大拉下力 | kN | 600 | 850 | ||||||||
頂缸最大行程 | mm | 250 | 300 | ||||||||
最大加料高度 | mm | 220 | 270 | ||||||||
最大開口高度 | mm | 1500 | 1750 | ||||||||
工作臺效面積 | 左右 | mm | 930 | 1120 | |||||||
前后 | mm | 875 | 1120 | ||||||||
電機總功率 | kW | 18.5 | 22 | ||||||||
工作頻率 | 次/分 | 3-6 | 3-6 | ||||||||
主機外形尺寸 | 左右 | mm | 3500 | 3900 | |||||||
前后 | mm | 1400 | 1400 | ||||||||
高度 | mm | 3580 | 4200 | ||||||||
整機重量 | kg | 12000 | 18000 |
壓制不同規格、尺寸的金屬制品,需要采用不同型號的設備,如果您對金屬成型液壓機不是很了解,可參考以上技術參數進行選擇,同時也可直接咨詢廠家,根據您的具體要求進行設備推薦。
五、設備價格分析
不同金屬制品成型液壓機生廠家,對設備價格定位不同,設備配置及型號也會影響到設備價格高低,因此價格無法統一;小型設備市場銷售價格在5-10多萬元,大型價格為20-60多萬元,具體需根據用戶實際需求而定,獲取銘澤機械液壓機詳細報價單,請直接咨詢我們。
六、設備可選附件
1、光柵安全保護裝置與行程、壓力、時間觸摸式顯示屏系統及金屬成型液壓機PLC可編程控制器、沖裁緩沖裝置。
2、換模具用浮動導軌和滾動托架多種形式移動工作臺。
3、液壓系統加熱、冷卻裝置以及液壓機各種型號的下頂缸可選用。
4、金屬制品成型液壓機還內置快速行程沖液裝置。

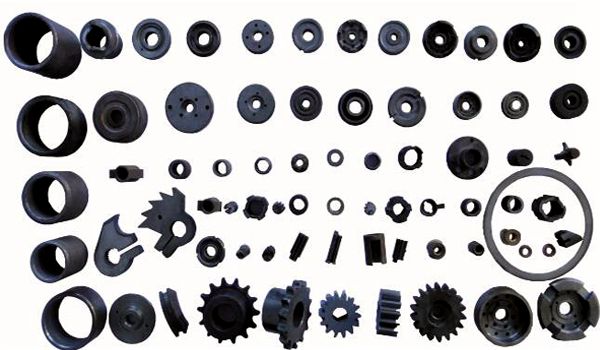

七、壓制樣品展示
八、推薦廠家
設備廠家的選擇至關重要,有實力的廠家,不僅設備質量和性能有保證,而且后期的售后服務也比較到位;對于金屬制品成型液壓機來說,更多是需要進行定制的,廠家的技術水平和生產經驗,直接影響到設備能否達到客戶要求,后期能否順利生產;雖然生產廠家比較多,但真正能夠符合客戶要求的卻很少;其中銘澤機械就是其中一家,可按客戶要求加工定制,如設備的臺面大小、行程長短、開口高低、工作壓力、運行速度、自動上下料、自動/半自動等,為您量身打造優質設備,滿足客戶生產工藝需求。
