砂輪成型液壓機
型號:Y32-200T
成型壓力:200噸
功率:7.5KW
重量:5T
參考價格:5-8萬元

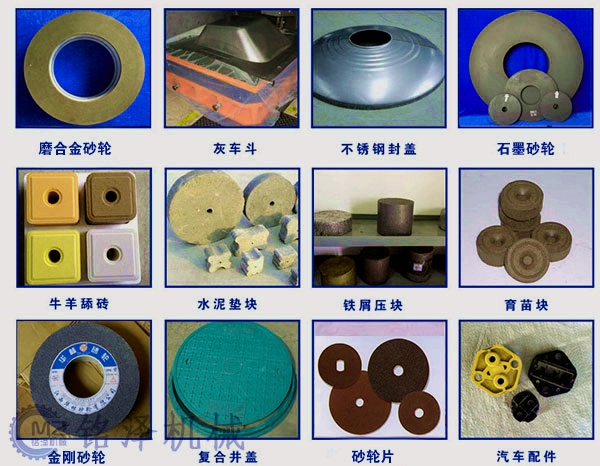

適用范圍:用于加工生產磨料制品、金剛砂成型砂輪、陶瓷砂輪片制品。
一、產品簡介
砂輪成型液壓機可直接將散砂直接壓制成型片狀砂輪制品,采用插裝閥集成系統,利用高壓液壓油實現靜壓成型。通過更換模具和壓力的方式,可生產多種不同形狀和尺寸的砂輪坯體,砂輪片成型機用于磨料、粉末、金剛砂、砂輪片、磨片等原料。
二、產品結構
砂輪壓制成型液壓機采用三梁四柱結構,整體由主機、液壓系統和控制系統,以下是設備重要組成部分:
1、液壓動力部分
成型液壓機有獨立的液壓動力機構,由泵、電機、閥集成塊、油箱、冷卻裝置等組成,動力機構中包括油液過濾、液位顯示等多種裝置;液壓系統采用二通插裝閥,具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點;主油缸下腔有二級支撐系統,確保在某一元件突然失靈的情況下滑塊不會下落。
采用抗震壓力表,不易損壞,電接點壓力表時刻顯示主缸上腔壓力,達到設定壓力停止工作,有效起到保護作用;插裝閥自身帶有壓力調整系統,壓力超過設定值溢流回油,使系統始終保持在設定壓力內,到達超壓保護作用。
2、電氣控制部分:采用PLC可編程控制器,可根據工作環境,調整為手動和全自動兩種;
可根據生產需要實現手動、全自動操作方式,滑塊行程由無觸點接近開關控制裝置調整,主缸由遠程調壓閥進行調壓;手動操作是人工控制按鈕完成相應的動作,每按一次按鈕完成相應動作,用于設備調整及更換模具時;全自動為程序主動控制設備運行,不需要人工操作。
電氣控制系統采用控制柜按鈕來實現整個工藝的控制,可實現定程、定壓兩種工藝方式;采用三相四線制,電壓為380V,50HZ; 控制電路為交流220V,電磁閥控制電源選用交流12V;其主電路配有斷路器,起到過流、短路保護;熱過載保護器,起到電機過載保護。
3、成型油缸:缸筒、活塞桿采用優質鋼材,經鍍硬鉻加工而成,選用優質耐磨油封,實現連續無故障運行;
4、成型模具:模具是通過T型槽固定在工作臺面和滑塊上,生產不同規格的砂輪片,就需要更換不同模具;
5、布料系統:采用定量稱重下料系統,保證成品的密度和重量,還能避免原材料掉落對成型機的影響;
6、液壓管路:與液壓系統連接的是高壓橡膠油管,與成型液壓機連接的高壓金屬油管,中間通過管接頭連接,需用O型圈防止漏油。
三、產品特點
1、砂輪片成型液壓機單位面積壓力高,坯體成型密度高,提高了成品的質量和使用時間;
2、設備自動化程度高,不僅可實現自動布料和出塊,還可根據生產工藝進行保壓和排氣;
3、控制系統采用人機界面設計,通過屏幕就可以對技術參數進行調整,還可觀察到設備運行的過程及細節;鎖定后其他人員不得隨意調整;
4、成型液壓機采用??蚋?dòng),實現雙向加壓,保證砂輪片成品的上、下兩面的密度和硬度一致;
5、液壓泵站為高壓葉片供油系統,具有節能、穩定、低噪等特點;
6、采用水冷卻系統,避免因油溫過高造成液壓系統失靈,并配有油溫過高警報系統;
7、采用數顯溫控儀,可顯示液壓系統的油溫,具有直觀、精度高、調節方便、節能等優點;
8、采用快速提升油缸,布料、壓制速度快,提高生產效率;
9、砂輪磨片液壓機配備模內抽芯控制系統,預置模內頂出控制系統,實現快速下行、分段與壓制、分段放氣、保壓、慢速脫模、快速回程、快速頂出、快速退回等控制。
四、產品參數
項目 | 單位 | Y32-100T | Y32-200T | Y32-315T | Y32-500T | Y32-630T | Y32-800T | |
系統壓力 | KN | 1000 | 2000 | 3150 | 5000 | 6300 | 8000 | |
回程力 | KN | 260 | 400 | 630 | 1000 | 1200 | 1200 | |
頂出力 | KN | 260 | 400 | 630 | 1000 | 1600 | 2000 | |
系統壓強 | Mpa | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | |
滑塊行程 | mm | 500 | 500 | 800 | 800 | 800 | 900 | |
開口高度 | mm | 700 | 800 | 1200 | 1200 | 1200 | 1400 | |
滑塊速度 | 快下 | mm/s | 50 | 100 | 100 | 100 | 100 | 100 |
工作 | mm/s | 5-10 | 5-12 | 5-12 | 5-12 | 5-12 | 5-12 | |
回程 | mm/s | 40 | 80 | 80 | 80 | 80 | 80 | |
頂出 | mm/s | 80 | 80 | 80 | 80 | 60 | 70 | |
退回 | mm/s | 100 | 100 | 100 | 100 | 100 | 100 | |
工作臺面 | 左右 | mm | 720 | 1000 | 1200 | 1400 | 1600 | 1500 |
前后 | mm | 580 | 1000 | 1120 | 1400 | 1600 | 1500 | |
高度 | mm | 2900 | 3000 | 4250 | 4500 | 5000 | 5500 | |
裝機功率 | KW | 5.5 | 7.5 | 18.5 | 37 | 37 | 37 |
以上是我公司為您推薦的100-800噸砂輪壓制成型液壓機,如需了解其他規格和尺寸的砂輪片,我們會根據要求提供設備定制與生產。
