玻璃鋼成型液壓機
型號:Y32-500T
成型壓力:500噸
工作臺面:2000*1200mm
功率:30KW
市場參考價格:20-30萬元
應用領域:建筑工程領域,被廣泛運用于玻璃鋼水箱、凈化槽、窨井蓋、化糞池、建筑結構件等部件的生產。
一、詳細介紹
玻璃鋼成型液壓機是利用液壓系統壓力,將SMC玻璃鋼復合材料壓制成化糞池、水箱、井蓋、花盆等制品的成型機,常用于壓制成形工藝。一臺成型液壓機通過更換不同形狀的模具,就可以生產出不同尺寸和規格的玻璃鋼制品。
玻璃鋼制品模壓機操作方便,工作參數可調;系統可選配模內抽芯控制系統,預置模內頂出控制系統,可實現快速下行、分段與壓制、分段放氣、工作、保壓、慢速開模、快速回程、慢速脫模、快速頂出、頂出停留、快速退回等一系列動作且溫度能多點控制。
二、應用領域
玻璃鋼復合材料成型液壓機主要用于玻璃鋼制品的壓制成型,如前擋風、微型車覆蓋件、電表盒、轎車前保險杠等;設備工作壓力,行程,壓制速度,慢回速度均可根據工藝需要在規定的參數范圍內調節;操作靈敏簡單,噪音小,壓力穩定,可以滿足不同的生產工藝需要等特點。
三、技術參數
型號 | 單位 | Y83-100T | Y83-200T | Y83-250T | Y83-315T | Y83-500T |
公稱壓力 | KN | 1000 | 2000 | 2500 | 3150 | 5000 |
系統壓力 | Mpa | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 |
行程 | mm | 300 | 400 | 500 | 600 | 800 |
開口高度 | mm | 500 | 600 | 700 | 800 | 1000 |
工作臺面 | mm | 800*600 | 1000*600 | 1200*800 | 1500*800 | 2000*1200 |
功率 | kw | 7.5 | 15 | 15 | 30 | 30 |
以上是玻璃鋼復合材料成型液壓機的詳細技術參數表,需要根據玻璃鋼制品的尺寸來選擇設備型號,如沒有您想要的型號,將根據實際要求提供設備定制服務。

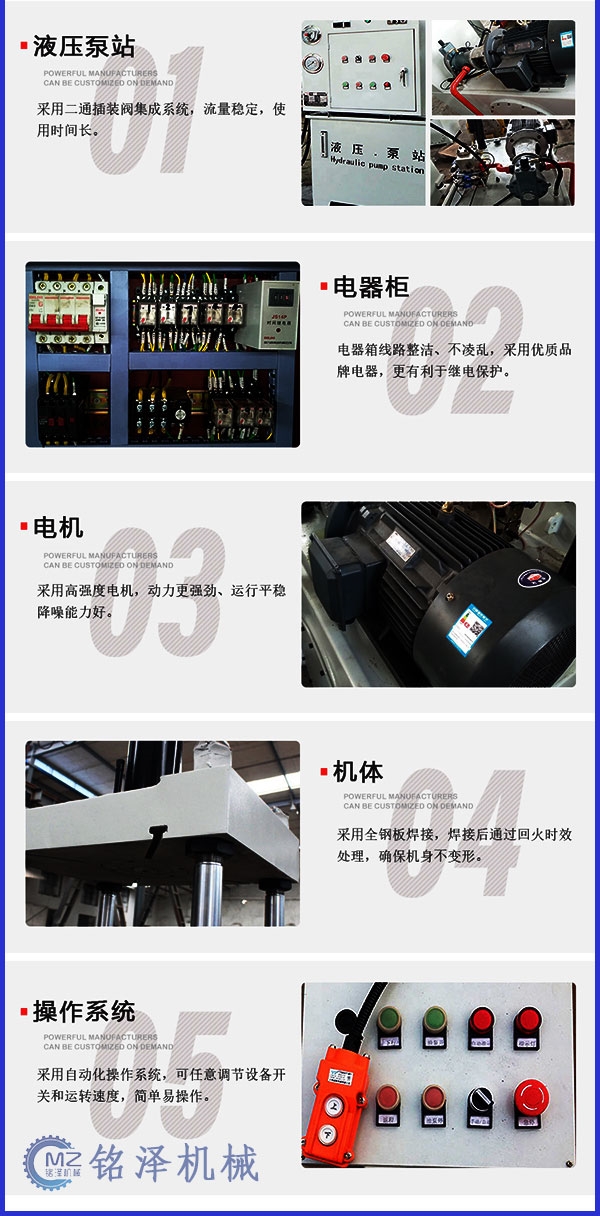

四、結構特點
1、成型液壓機結構設計計算機化,機床結構,簡單、經濟、實用;
2、液壓控制采用插裝閥集成系統,動作可靠,使用壽命長,液壓沖擊小,減少了連接管路與泄漏點;
3、獨立的電氣控制系統,使設備運行起來工作可靠,動作客觀,維修方便;
4、通過操作面板,可實現定程、定壓二種成形工藝,并具有保壓延時等功能;
5、成型機中的滑塊工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。
五、可選裝置
1、復合材料成型機中的靜止及急停按鈕:發生異常時按“靜止”按鈕,動作停止,按“急停”按鈕,包括電機停止運行;
2、電機控制部分有熱保護器、斷路器等裝置,保護電機過載免受損壞及過流短路保護;
3、玻璃鋼液壓機主缸下腔控制塊設有防滑下落裝置及安全閥,滑塊可靜止在任意位置,防止滑塊失控下滑;
4、超載保護:液壓系統回路設有安全閥,油壓超過設定值時液壓系統自動溢流限壓,保護設定值可調,確保壓機不會超載工作;
5、超壓保護:電接點壓力表時刻顯示主缸上腔壓力,達到設定壓力停止工作,有效起到超壓保護作用。
六、設備特性
剛性良好 —— 可根據客戶設計多功能化成型液壓機采用框架結構,有限元結構分析和優化設計;
節能高效 —— 純伺服系統設計,伺服電機做功時間短,使壓機能耗低,發熱量小;
滴油不漏 —— 金屬卡套密封及SAE法蘭連接替代橡膠密封,杜絕漏油點;
安全可靠 —— 多重安全保護機構,更可升級歐標安全系統,充分保證液壓機生產安全;
綠色環保 —— 環保裝置有效解決生產廢棄物的收集與處理,構建綠色生產環境;
運行穩定 —— 伺服系統無級調速調壓,測試保證成型無震動。
七、定制須知
玻璃鋼復合材料具有獨立的動力機構和電氣系統,采用按鈕集中控制,可實現調整、手動及半自動三種工作方式;機器的工作壓力、壓制速度,空載快下行和減速的行程和范圍,均可根據工藝需要進行調整,并能完成頂出工藝,可帶頂出工藝、拉伸工藝三種工藝方式,每種工藝又為定壓,定程兩種工藝動作供選擇,定壓成型工藝在壓制后具有頂出延時及自動回程。
