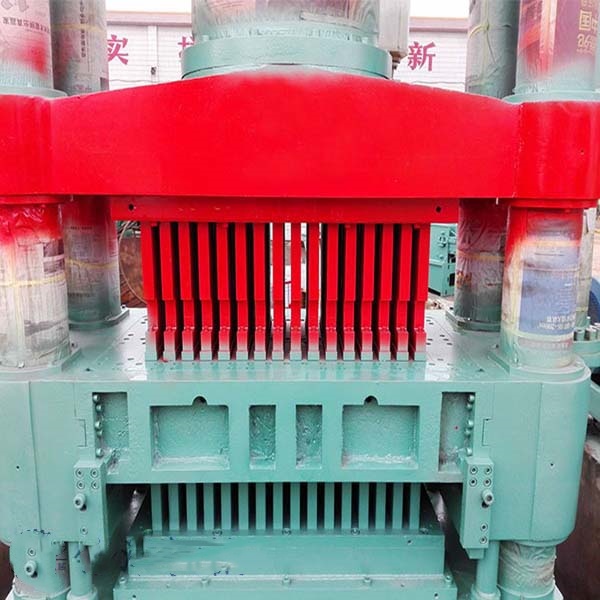

1500噸三梁四柱液壓機
型號:Y83-1500
壓力:1500T
重量:30噸
參考價格:35-45萬元
設備簡介:1500噸三梁四柱液壓機采用液壓成型原理和通用的雙聯電磁控制閥,被用于機械工業的多個領域,您可了解到1500噸設備特點,用途,技術參數及驗收標準.
一、設備特點
三梁四柱液壓機被應用于電子、通訊、電腦、家用電器、家具、交通工具、五金零部件等沖壓及成型,適用范圍廣,可滿足不同客戶的要求,其性能特點如下:
1、設備精度高,采用整體鑄鋼件,經磨床、車床加工而成,消除機身應力,使設備長期運行不變形;
2、結構件負荷均勻,鋼性平衡;
3、采用可編程控制系統,具有操作可靠、安全等優勢;
4、1500噸四柱液壓機采用通用的雙聯電磁控制閥及過負荷保護裝置,確保滑塊高速運行及停止的精確與安全性。
二、設備的用途
四柱液壓機是一種以液壓油為工作介質,用來傳遞能量以實現各種工藝的設備,被廣泛應用于機械工業的多個領域。如鍛壓領域中,可用于鍛造、模鍛、沖壓、擠壓、剪切、拉伸、彎曲成型及超塑性成型等;也可用于粉末制品、塑料制品、磨料制品、金剛石成型、校正壓裝、打包、壓磚、橡膠注塑成型等領域。
三、設備技術參數
1、參數名稱 | 單位 | Y83-1500 |
2、公稱壓力 | KN | 15000 |
4、頂出力 | KN | 2000 |
5、頂出回程力 | KN | 1060 |
6、系統壓力 | Mpa | 31.5 |
7、滑塊行程 | mm | 900 |
8、油缸行程 | mm | 450 |
9、開口高度 | mm | 1600 |
10、滑塊速度 | 下行 | 80 |
工作 | 8 | |
回程 | 50 | |
11、工作尺寸 | 左右 | 2000 |
前后 | 1800 | |
12、外形尺寸 | 左右 | 5200 |
前后 | 4300 | |
高度 | 6450 | |
13、工作臺高 | mm | 650 |
14、電機功率 | KW | 60 |
以上是1500噸設備的相關技術參數,僅供參考,我們會根據具體情況,為您提供符合您技術要求的四柱液壓機。
四、安裝及驗收標準
1、JB9166-88 《四柱液壓機精度》
2、JB3831-1999 《液壓機技術條件》
3、JB3915-85 《液壓機安全技術條件》
4、GB5226.1—2002 《機械安全機械電氣設備,第一部分通用技術條件》
5、JB/T1829—1997 《鍛壓機械通用技術條件》
6、JB9967—1999 《液壓機噪聲限值》
7、JB/T8609-1997 《鍛壓機械焊接條件技術標準》
五、液壓系統機構
1500噸三梁四柱液壓機的液壓傳動系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成。動力機構采用液壓泵作為動力機構,系統壓力為31.5Mpa,一般選用柱塞泵;為滿足執行機構運動速度的要求, 選用兩個液壓泵。
六、安裝注意事項
1、安裝前
安裝前應先根據裝箱單檢查各零部件、標準件數量是否正確;根據總裝圖,確定零部件的安裝位置;根據地基圖的要求,檢查地基的澆注情況;
2、安裝要求
1500噸三梁四柱液壓機應按地基圖的要求,安裝在堅固的地基上,調整水平,緊固地腳螺栓,再進行電氣控制部分的接線和液壓部分的管路安裝;
3、安裝檢查
安裝完成后,需進一步檢查設備各聯接處的緊固情況,及各運動部位是否靈活,電氣控制部分的接線是否正常,液壓管路接頭是否完好,各潤滑點是否加足油,以待試機。
