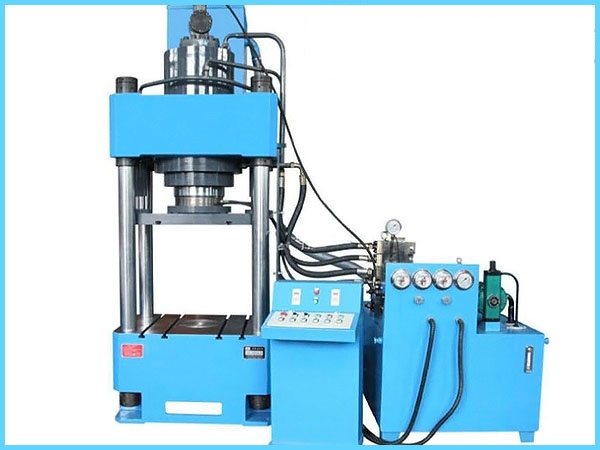

200噸兩梁四柱液壓機
型號:Y83-200
公稱壓力:200T
自重:2T
參考價格:4-5萬元
簡介:Y83-200型二梁四柱液壓機是款小型的設備,可用于壓裝、成型和校正等,具有性能穩定、結構緊湊、操作簡單、適用范圍廣等特點。
一、設備簡介
200噸兩梁四柱液壓機由主機及控制機構兩大部分組成,主機部分包括液壓缸、橫梁、立柱及充液裝置等;動力機構由油箱、高壓泵、控制系統、電機、壓力閥、方向閥等組成;采用PLC控制系統,通過泵和油缸及各種液壓閥實現能量的轉換,完成各種工藝的生產。
該系列四柱液壓機具有獨立的動力機構和電氣系統,采用按鈕集中控制,可實現手動和自動兩種操作方式, 兩梁四柱結構緊湊,動作靈活可靠,速度快,能耗小,噪音低,壓力和行程可在規定的范圍內調節,操作簡單。
二、選裝配置
1、 四柱立式液壓機內有沖裁緩沖裝置;
2、 PLC觸摸屏控制分流;
3、 快速行程充液裝置;
4、 可特殊定制相關配置;
5、 200噸可選裝冷卻裝置。
三、規格參數
項目 | 單位 | 項目 |
型號 | Y83-200 | |
公稱壓力 | KN | 2000 |
系統壓力 | Mpa | 31.5 |
滑塊行程 | mm | 250 |
開口高度 | mm | 670 |
臺面尺寸 | 左右 | 700 |
前后 | 700 | |
占地面積 | mm | 860*860 |
設備高度 | mm | 2000 |
電機功率 | kw | 15 |
設備自重 | kg | 2000 |
注:200噸四柱液壓機不斷升級,技術參數也會調整,以上技術數據僅供參考 |
四、安全操作指南
1、設備操作者必須經過培訓,掌握設備性能和操作技術后,才能單獨作業;
2、200噸四柱液壓機作業前,應先清理模具上的各種雜物,擦凈立柱上粉塵或雜物;
3、安裝模具必須在斷電情況下進行,禁止碰撞啟動按鈕、手柄和用腳踏在腳踏開關上,并對裝好上下模具對中,調整好模具間隙,不允許單邊偏離中心,確認固定好后模具再試壓;
4、工作前首先啟動設備空轉5分鐘,同時檢查油箱油位是否足夠、油泵聲響是否正常、液壓?jiǎn)卧肮艿?、接頭、活塞是否有泄露現象;
5、開動試壓前,檢查壓力是否達到工作壓力,設備動作是否正??煽浚袩o(wú)泄露現象;同時調整工作壓力,但不應超過設備額定壓力的90%,試壓一件工件,檢驗合格后再生產;
6、對于不同的型材及工件壓裝、校正時,應調整兩梁四柱液壓機工作壓力、施壓、保壓次數與時間,并保證不損壞模具和工件;
7、設備滑塊上下滑動時,嚴禁將手和頭部伸進立柱、模具等運動部件;
8、嚴禁在設備施壓時,對運行部件進行敲擊、拉伸、焊割、壓彎、扭曲等作業,更不得在設備周邊不得抽煙、焊割、動火,不得存放易燃、易爆物品,做好防火措施;
9、工作完畢,應切斷電源、將設備擦拭干凈,加好潤滑油,將模具、工件清理干凈,擺放整齊。
