磁性材料成型液壓機
型號:Y83-200
公稱壓力:2000Kn
功率:18.5KW
參考價格:8-10萬元
適用領域:可廣泛用于各種磁性粉末材料壓制成型,主要作用于是粉末冶金、陶瓷、磁性材料等行業。
一、設備介紹

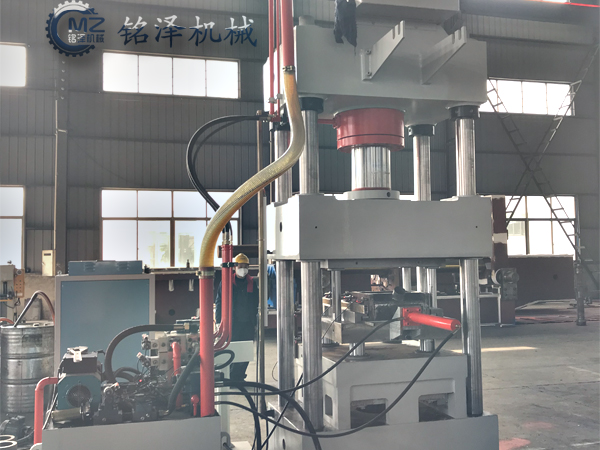

磁性材料成型液壓機結合我國磁力材料工業的特點,是集機械和電氣合成的一款新型成型壓力機設備,該系列的主油缸行程速度是多級速度控制,并且用戶可以根據其自身的產品特性進行調整,使產品的成型厚度在該過程的范圍內控制到位。成型液壓機有主機,液壓泵站,電動控制系統,自動布料系統等部件組成,可廣泛用于各種磁性粉末材料壓制成型,主要作用于是粉末冶金、陶瓷、磁性材料等行業。
二、設備性能
1、磁性材料成型液壓機采用四柱式與整體框架式兩種結構機身,選用優選的液壓與電氣元件與低能耗、高效率的液壓驅動系統;
2、具有機械定位裝置(裝料位、成型位、脫模位),采用光電保護模式和比例浮動成型工藝;
3、還具有防止制品脫模開裂、上沖微抬功能;
4、設備設計合理,運行時耗能低、運行時機器噪音低;
5、機身裝配精度高,選用快速成型系統,運作速度快;
6、配有安全保護裝置,對產品及操作人員起到更好的防護作用;
7、人性化設計讓操作更簡單,根據工作需求自由調節壓力大小,油封采用多環導向技術,性能良好耐用不泄漏。
三、安全保護裝置
1、靜止及急停按鈕:自動成型液壓機發生異常時,按“靜止”按鈕,動作停止;按“急停”按鈕,包括電機停止運行;
2、電機控制部分有熱保護器、斷路器等裝置,保護電機過載免受損壞及過流短路保護;
3、油缸下腔控制塊設有防滑下落裝置及安全閥,壓頭可靜止在任意位置;
4、超載保護:磁性材料成型液壓機中的液壓系統回路設有安全閥,油壓超過設定值時液壓系統自動溢流限壓,保護設定值可調,確保壓機不會超載工作;
5、超壓保護:電接點壓力表時刻顯示油缸上腔壓力,達到設定壓力停止工作,有效起到超壓保護作用。
四、設備技術參數
參數名稱 | 單位 | |||
Y83-200 | Y83-315 | |||
公稱壓力 | kN | 2000 | 3150 | |
最大壓制力 | kN | 2000 | 3150 | |
最大回程力 | kN | 450 | 630 | |
最大工作壓力 | Mpa | 31.5 | 31.5 | |
滑塊最大行程 | mm | 700 | 700 | |
最大頂出力 | kN | 1000 | 1000 | |
最大拉下力 | kN | 600 | 850 | |
頂缸最大行程 | mm | 250 | 300 | |
最大加料高度 | mm | 220 | 270 | |
最大開口高度 | mm | 1500 | 1750 | |
工作臺效面積 | 左右 | mm | 930 | 1120 |
前后 | mm | 875 | 1120 | |
電機總功率 | kW | 18.5 | 22 | |
工作頻率 | 次/分 | 3-6 | 3-6 | |
主機外形尺寸 | 左右 | mm | 3500 | 3900 |
前后 | mm | 1400 | 1400 | |
高度 | mm | 3580 | 4200 | |
整機重量 | kg | 12000 | 18000 |
以上是我公司為客戶定制的兩款磁性材料自動成型液壓機技術參數,如下其他規格的設備可聯系我們,為您提供設備配置及報價。
七、客戶現場視頻
以上是200噸四柱成型液壓機,用來壓制線磁圈、磁環等產品,也可用來壓制各種規格的磁性材料制品。
