臥式液壓機

型號：Y83-315

功率：15KW

參考價格：18-20萬元

功能：臥式液壓機為大型零件的成型、校直而設計制作的專用液壓機，機床結構型式為臥式型機身，有水平方向、垂直方面兩個工作臺。采用四柱臥式結構，具有操作簡單、性能穩定、型號齊全等特點。根據客戶要求，我們?yōu)槟峁?0-800噸的設備。

一、設備特點

　　臥式液壓機為大型零件的成型、校直而設計制作的專用液壓機，機床結構為四柱臥式，有水平、垂直方面兩個工作臺。有調整及單次循環定壓、定程，行程、壓力及保壓時間可調，是專門用于將電機定子壓入外殼的壓裝設備，解決了電機定子立式壓裝穩定性較差的問題。該機床為全數控電器控制，可以精準的控制定子壓入電機外殼的距離，從而把夾具的數量降到更低，節約了成本。

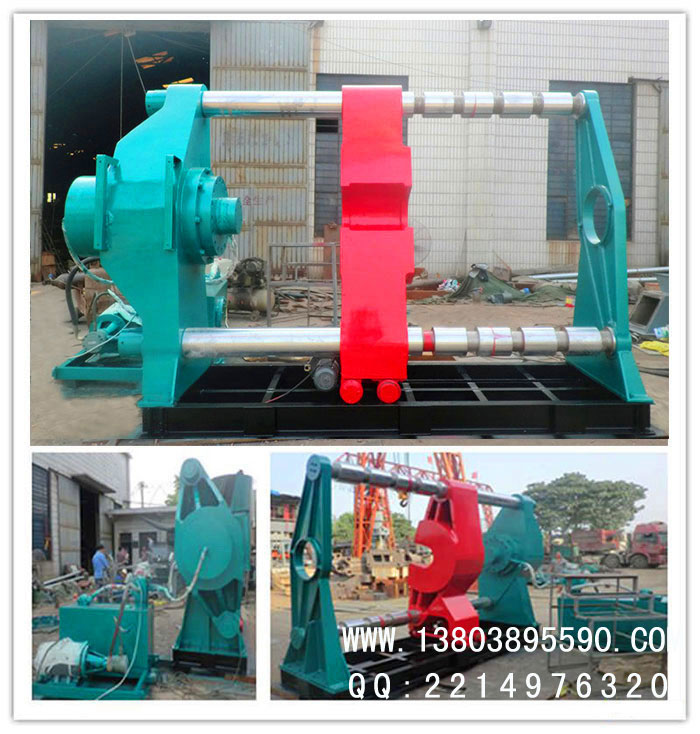

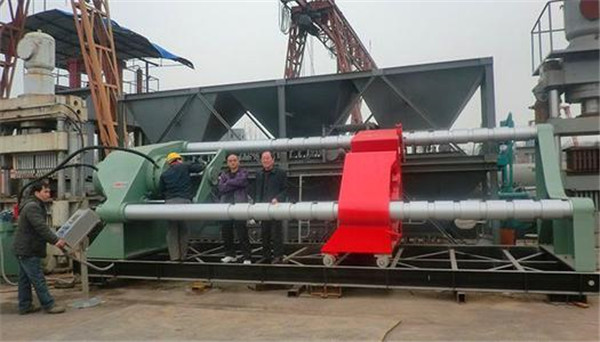

　　臥式液壓機

二、設備適用范圍

　　臥式液壓機適用于大型長軸套類的零部件的壓裝工藝，本機為四柱式臥式壓機，工作油缸與固定板緊固一起，在油壓的作用下活塞桿可橫向運動，它可用于一般不受偏心載荷，軸與軸承、軸套等裝配使用?？梢罁?jù)工件的長度調整改變壓頭至移動工作臺面的距離。

三、設備技術參數

　　我公司生產不同型號臥式液壓機設備，可參考如下技術參數：

型號	公稱力(KN)	液體工作壓力(KN)	開口高度		滑塊行程	滑塊速度(mm/S)		喉深	工作臺尺寸			工作臺地面高		落料孔尺寸（ mm）	功率(KW)
			校正	壓裝		下行	回程		校正	壓裝	前后	校正	壓裝
			校正	壓裝		下行	回程		左右	左右	前后	校正	壓裝
Y83-10	100	12.5		630	400	50	140	250		410	420		600	∮150	3
Y83-25	250	20		630	500	50	110	355		510	570		710	∮180	4
Y83-40	400	20	600	770	500	50	100	325	1000	600	550	770	600	∮200	7.5
Y83-63	630	20	550	800	500	50	100	320	1600	630	600	850	600	∮200	11
Y83-100	1000	20	600	900	500	34	70	325	2000	700	600	1000	700	∮200	11
Y83-160	1600	20	610	960	500	20	53	325	2000	700	600	1050	700	∮200	11
Y83-200	2000	20	800	1000	600	20	45	425	2000	800	800	1100	700	∮200	15
Y83-315	3150	20	800	1000	600	20	40	425	2000	800	800	1100	700	∮200	15
Y83-400	4000	20	900	1000	700	20	30	750	2000	1500	1500	1100	800	∮200	18.5
Y83-500	5000	20	900	1000	700	20	30	850	2000	1500	1700	1100	800	∮300	30
Y83-630	6300	20	1000	1200	700	30	40	1000	2100	2000	2000	1100	800	∮300	37
Y83-800	8000	20	1000	1200	700	30	40	1000	2500	2000	2000	1100	800	∮300	45

　　以上是我公司各個型號臥式液壓機的技術參數表，對于定制機型，我們將根據要求進行方案設計，提供詳細數據。

四、設備性能特點

　　1、臥式液壓機的壓力在規定的范圍內任意調整，移動工作臺的運動速度可調，壓頭和移動工作臺的運動副互鎖，液壓系統和電控系統動作平穩，安全可靠，壓制工作時不需特制的工裝器具，可借助搬運工具，操作靈活；

　　2、采用獨立式油箱，更換及清洗油箱方便；

　　3、壓力可在規定的范圍內任意調整，操作簡便靈活，使用安全可靠。
