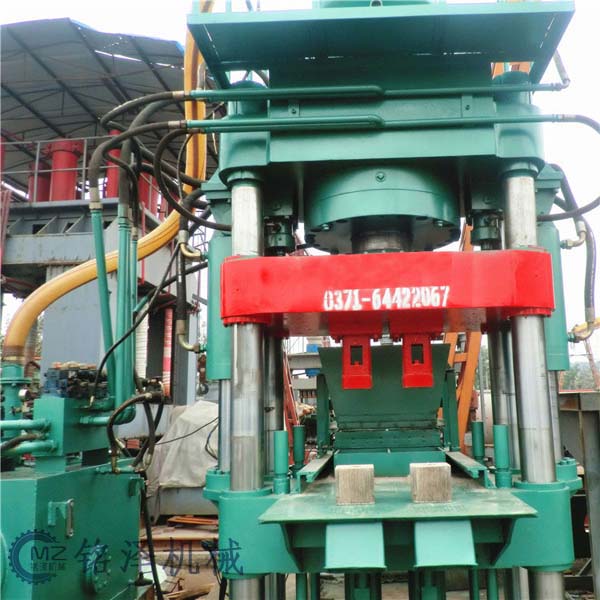

四柱液壓機中的活塞與缸筒之間密切結構主要是依靠法蘭連接的,活塞與缸筒之間既有相對運動,又需要使液壓缸兩腔之間不漏油。因此必須選擇合適的密封裝置,防止其漏油。
四柱液壓機根據液壓缸的工作壓力及作用選擇Yx型密封圈進行密封。根據公稱直徑進行選取。溝槽的公差選取為h9或H9。液壓機上的液壓缸通常是通過活塞桿的端部與其驅動機構相連接。常用的活塞桿端部結構大多是選用法蘭結構形式。
此外四柱液壓機上的活塞桿導向套裝在缸筒的有桿側端蓋內,用以對活塞桿進行導向,內裝有密封裝置以保證缸筒有桿腔的蜜蜂。外側裝有防塵圈,以防止活塞桿在后退時把雜質、灰塵和水分帶到密封裝置處,損壞密封裝置。
