解析海綿鐵高密壓塊機結構組成

作者:小編鑫源 來源:小編鑫源 時間:2021-3-2 13:33:31 點擊次數:2534

  海綿鐵壓塊機是一款高密度成型設備,可將海綿鐵直接冷壓成型,實現生產過程的全自動化,為了能夠讓大家對設備的工作過程有所了解,我們就來詳細介紹下:海綿鐵高密壓塊機的結構組成。

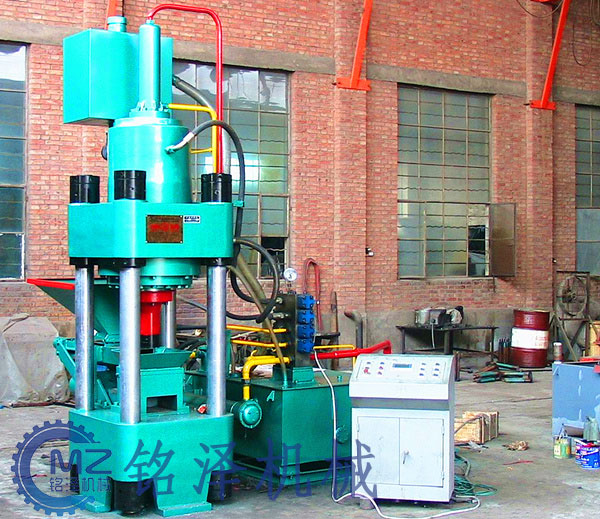

海綿鐵高密壓塊機

  高密度海綿鐵壓塊機由主機、液壓系統、控制系統和托板循環裝置組成。

一、 主機

  海綿鐵高密壓塊機主機由上下橫梁、液壓缸組件、料箱、模具、料斗、充液組件等組成。

  1、上下橫梁通過立柱和螺母連接,主液壓缸的前端通過法蘭連接在橫梁的底部;模具固定在下橫梁上,模套固定在模具內;沖頭直接連接到油缸活塞桿的頂部;模套和沖頭都可以拆卸和更換;布料缸位于主機后面,料箱處于前位時,物料松動落入模具內,料箱處于后位時,成型油缸下行,實現加壓成型;

  2、料箱和進料斗構成自動送料機構,海綿鐵壓塊機的進給是通過布料缸的往復運動來完成的,充液系統位于橫梁側面,補充主缸快速前進所需的液壓油。

二、液壓系統

  海綿鐵高密壓塊機液壓系統由油箱、電機、油泵、組合閥、換向閥、壓力表、液位計、高壓軟管、溫度計、回油過濾器、冷卻器等組成。

  液壓油通過油泵、管路和液壓元件進入液壓缸,液壓元件控制液壓缸的動作,并實現擠壓、出塊等動作,系統壓力由溢流閥設定,全自動機械動作由計算機控制,自動運行,主缸壓制后,壓力繼電器發出信號,然后執行下一個動作,油箱中的油溫由冷卻器調節,油溫過高時,打開閥門,增加水量和循環速度,強制冷卻。

三、電氣系統

  電氣系統是控制海綿鐵高密壓塊機的總部部分,由PLC可編程控制器和控制柜組成,通過液晶顯示屏,就可以對設備的壓力、加壓時間進行設置;根據不同的工作階段,調整設備的控制模式,一般分為手動、半自動、全自動三種操作模式。

四、托板循環裝置

  海綿鐵高密壓塊機在脫模后,將成型產品脫模到托板上,在循環轉動下,輸送出設備,通過人工碼垛,達到自動出塊的效果。我們采用的是托板循環裝置,實現了托板最大程度的利用,減少了設備的工作時間,提高工作效率。

  以上是我公司海綿鐵高密壓塊機的重要組成部分,通過電氣系統控制液壓系統,從而實現主機的各個動作,成型密度高、自動化程度高是設備的特點,其中托板循環裝置是該設備的不同之處,解決了客戶托板使用量大的難題。
