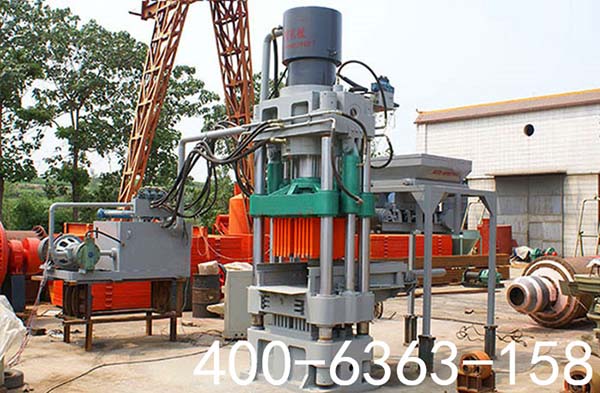

液壓壓磚機結構中除了框架、主缸及導向系統外,還包括兩個最基本的液壓裝置即:充液閥與增壓器,其特點主要表現如下:
磚機充液閥的特點在繼電器缸內的雙作用活塞與裝填閥的主閥剛性連接下。充液閥座和繼動缸筒體為一體結構,這樣保證主閥和充液閥座具有良好的方向性和密封性,這種充液閥的啟閉系統由于受中繼缸活塞的控制,故又稱雙控加油閥,為了減少主閥啟閉的沖擊,控制用的壓力油通常需要減壓進入中接力缸。
液壓壓磚機的充液閥的結構是組合的。由于充液閥的主缸具有缸底,因此充液閥的主閥座和繼缸不再是整體結構,而是根據缸底的中間孔分別設置在缸底和缸頂。它連接主閥座和受力缸的結構,便于加工制造,但從維修經驗來看,除了拆卸主缸和框架螺釘外,還必須拆卸主活塞,才能拆卸主閥和充氣閥座。
液壓壓磚機的增壓裝置具有充壓、提速、增壓三大功能,采用高度集成的集成集成集成板將復合充液增壓器與固定活塞桿連接。一方面,結構簡化。另一方面,集成板作為一種閥板,將傳統的閥門組合成一個整體,形成一個充液加壓的復合主缸系統,其優點是集成度高,結構緊湊;又縮短壓磚機液壓油道使得響應快;而且集成板加大了傳力?;钊麠U到機架的面積,提高了機架的受力。
液壓磚機設備中充液閥和增壓裝置集為一體設置在磚機橫梁的后面,增壓器為雙作用活塞缸,利用缸體與活塞桿組成的環狀腔作增壓端,活塞小端朝上缸體為直筒。結構簡單,加工容易,維修方便,活塞的隨機復位性好。
