液壓設備都有哪些冷卻方式?
作者:液壓設備 來源:液壓設備 時間:2016-12-26 13:38:07 點擊次數:2955
當液壓設備功率大時,長時間的連續性工作,就會導致液壓油溫度溫度過大,溫度過大油液粘稠度降低,當液壓油進入液壓系統后,阻力就會變大,從而影響設備的性能,導致設備噪音過大或震動。為了保證設備能夠穩定工作,就需要給液壓系統冷卻,不同的設備需要選用不同的冷卻方式,下面我們就為您介紹下都有哪些冷卻方式:
液壓設備的冷卻方式總體分為水冷卻和風冷卻,水冷卻又分為多管式水冷卻、板式和翅片式冷卻。

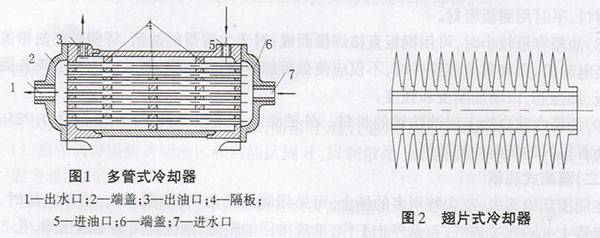

上圖圖1為多管式水冷卻器,工作時,液壓油從口5進入,與里面的冷卻水管接觸,從口3流出,而冷卻水從口7流入,將油液的熱量帶走,從口1流出,4為冷卻器內的隔板,增加了油的流程和流速,冷卻效果好,被用于各種大中小型液壓機設備,但應選擇優質廠家,一旦冷卻器質量出現問題,水和液壓油就會混合,損失也是比較嚴重的。
上圖圖2為翅片式冷卻器,冷卻水從中間的管內流過,液壓油從外部流過,外部的翅片結構增加了散熱面積,其冷卻效果是其他設備的數倍。
風冷卻器也分為翅管式和翅片式

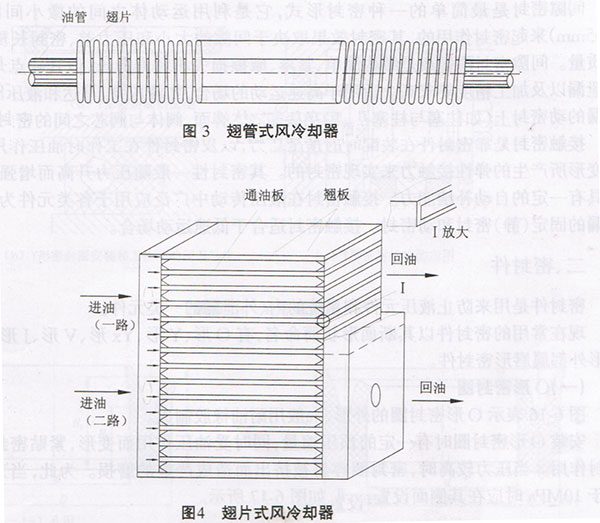

上圖圖三為翅管式風冷卻器,油液從中間管路流過,外部的翅片焊接在管路上,將內部熱量傳遞出來,多用于工程機械設備上。
上圖圖四為翅片風冷卻器,液壓油從板與板之間的空隙流過,每層板之間為波浪形翅片,該結構冷卻效果特別好,體積小,強度高。
不用液壓設備選用不同的冷卻器,應根據它們的工作溫度、外部情況就行選擇,例如:液壓機就可以選擇水冷卻和風冷卻,而經常移動的工程機械,就必須選風冷卻。好的冷卻器可以讓設備工作穩定,少出故障。
