在前述自然沉降脫水法存在的問題中,提到其脫水后的粉煤灰含水率仍偏高。為了解決這個問題,可在沉灰池底增加真空抽水設備,這就是自然沉降—真空抽水法脫水。
一、原理
在沉灰池下鋪設沙濾層作為過濾介質,用真空泵通過沙濾層下部敷設的真空管道,使濾層中形成負壓,從而將粉煤灰顆粒間的附著水吸出,達到進一步降低粉煤灰含水率的目的。
二、計算與構造
這種沉灰池的構造與前述第一種靜態脫水池相仿,其計算公式可參照上節內容。
三、實例
1.構造及設施(圖2-5)

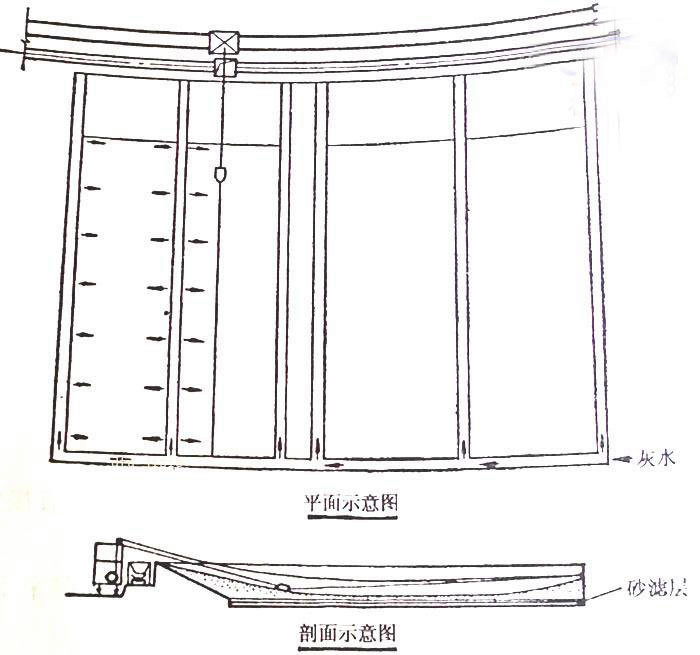

圖2-5 自然沉降—真空抽水法脫水沉灰池示意圖

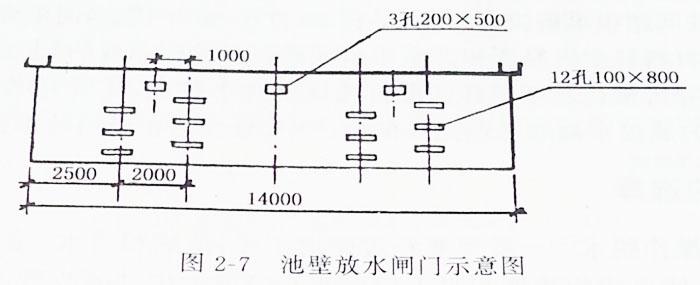

進灰水渠道斷面為50cm×70cm,總長200m。池壁放水閘門(圖2-7)由標高0.3m開始,每隔0.2m設兩個0.1m×0.8m的排水孔,及標高0.5m、0.7m、0.9m、1.1m和1.3m處各設兩個。標高1.5m處設三個0.2m×0.5m的排水孔。排水管道190m,井點抽水設備兩套。
設有面積為53m2的真空泵房一座,內設兩臺W4(V6)型真空泵,抽氣速度為370m3/h,電動機功率為10kW,真空泵在抽真空階段是間歇操作,兩臺真空泵交替使用,真空度為66.66KPa(500mmHg)左右。
2.操作參數
電廠的灰水流量: |
465m3/h |
平均流量 |
465m3/h |
最大流量(放爐底灰時) |
655m3/h |
最小流量 |
348m3/h |
灰水濃度(含干灰量): |
|
平均濃度 |
20.6kg/m3 |
最大濃度(放爐底時) |
31.0kg/m3 |
最小濃度 |
16.7kg/m3 |
靜止自然沉降的時間:灰水高度在1.0~1.4m時,約35~40min。此時澄清水濃度為0.015%~0.016%。(約為0.15~0.16g/L3),已到達當?shù)匚鬯覞舛刃∮?span>0.07%的要求。
放灰水次數:積灰1.3m高需18次。積灰層絕對含水率110%。密度1370kg/m3。
總積灰時間:2.16d。每24h放進沉灰池的濕灰體積計算為350m3。
在放灰水積積灰的過程中,除澄清水由各 層放水閘門排放外,少量下滲水由真空管道自然排除。當積灰層達到1.3m高度并放出澄清水后,可靜置一定時間有真空管道排放下滲水,當真空管道不再有流水,說明自然沉降脫水終止。此時即開動真空泵,進行3.5~4h的真空脫水(抽水),使積灰層的絕對含水率由110%降到65%左右。真空抽水時間要適當,如過長,積灰層產生裂縫,使真空狀態遭到破壞,不僅浪費電,也不能再繼續脫水。
3.取灰
采用電耙取灰,以一臺20kW的3t卷揚機操縱,每小時拉25次,每次約0.8t濕粉煤灰。4個池子共用兩套電耗鋪以人操作,挖出后的濕灰進入移動式受料斗,料斗下有一膠帶輸送機,將灰運入生產車間。
四、對“自然沉降—真空抽水法脫水”的評價
前述自然沉降法脫水存在的問題,在“自然沉降—真空抽水法脫水”中全都存在,僅僅只是粉煤灰含水率較低,但也未達到生產要求。因此,這種脫水法的使用也有很大的局限性,只能有小型企業或某種特殊情況下使用。
