氣力除灰是以空氣為介質,通過壓送或抽取設備及管道,用于輸送干粉煤灰。
干灰呈松散狀態,流動性好,易于裝卸和吹送。氣力除灰輸送設備比較簡單,除塵器集灰斗與輸送設備之間,有的是通過螺旋給料機或空氣斜槽連線,有的則是輸送設備或抽灰裝置直接裝在除塵器的集灰斗下部。氣力除灰輸送的距離短,一般在電廠設貯灰?guī)?,用槽罐?chē)(如散裝水泥罐車)將干灰?guī)爝\(yùn)往粉煤灰綜合利用企業,也可再加水、攪拌、制成高濃度的灰漿用泵排到灰場。
氣力除灰系統分為正壓和負壓兩類系統?,F(xiàn)分述如下:
1、正壓氣力除灰系統
管內壓力大于大氣壓力者稱為正壓。正壓氣力除灰是壓縮空氣作為輸送介質和動力,將灰輸送到設定地點。壓縮空氣進入輸送設備后,與被輸送的干灰混合,使灰稀疏為懸浮狀態,并根據輸送設備和卸灰點的壓力差,經除灰管道送出,其輸送設備有倉式泵、氣力提升器和螺旋輸送泵等,常用的是倉式泵。

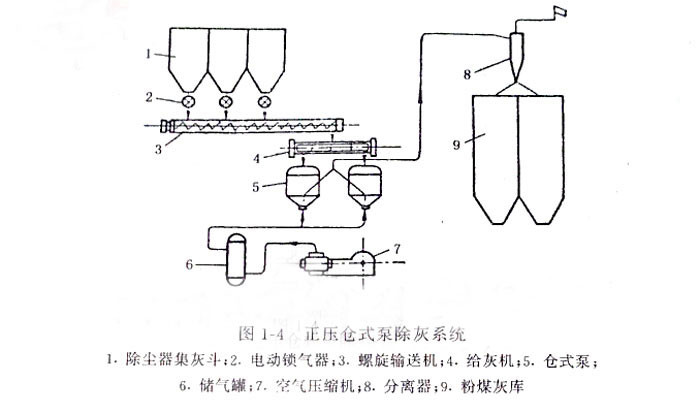

圖1—4是常用的正壓倉式泵除灰系統,在此系統中,從干式除塵器分離下的灰,經電動鎖氣器、螺旋輸送機和給灰機進入倉式泵、用壓縮空氣將灰吹送。
倉式泵一般是以鍋爐為單位裝設。除灰系統所用倉式泵和建材行業所用給倉式泵完全一樣,也有單倉泵和雙倉泵兩種工作系統。正壓倉式泵除灰系統的輸送距離一般不超過1500m。
螺旋輸送泵一般用羅茨風機作壓其設備,因其壓力低,僅用作近距離輸送。
2、負壓氣力輸送系統

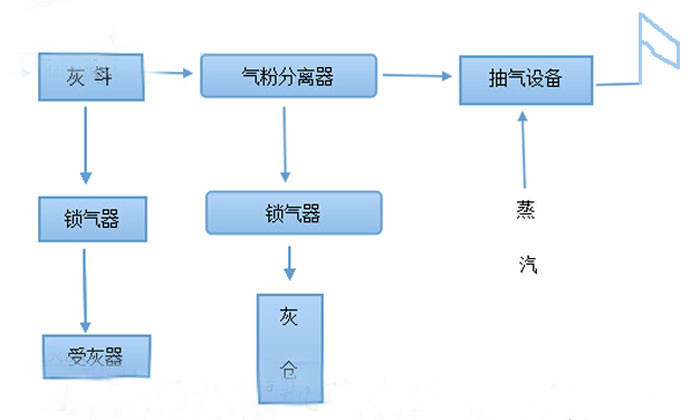

管道內壓力小于大氣壓力者稱為負壓。負壓氣力除灰系統的工藝流程為:利用抽氣設備的抽吸作用,使除灰系統內形成真空(負壓),管道內形成壓差,使落入受灰器內的灰隨進入的空氣一起帶入管道,經氣粉分離器將灰分出送入粉煤灰?guī)?,空氣則通過抽氣設備排入大氣。詳見圖1—5
負壓氣力除灰系統由于管內內壓力低于大氣壓力,細灰粉塵不會到處飛揚和散失。輸送距離一般不超過200m。主要用于中小型過,鍋爐的短距離輸送或用于大型電廠的電收塵器集灰斗的灰向公共灰倉的輸送。負壓氣力除灰的抽吸設備,有蒸汽噴射抽氣器、羅茨風機和真空泵等。
